【MEMS工藝】揭秘RDL工藝——重塑芯片I/O布局
點擊量：3717 日期：2024-11-07 編輯：硅時代
RDL（Redistribution Layer，重布線層）工藝在先進封裝領域發揮越來越重要的作用。它不僅優化了芯片的I/O布局，提高了數據傳輸效率，還為芯片的小型化、集成化提供了有力支持。未來，隨著5G、物聯網、人工智能等技術的持續發展，對芯片性能的要求將越來越高，RDL工藝也將面臨更多的挑戰與機遇。那么你知道RDL工藝是如何在微縮化的芯片世界中，巧妙地重新布局I/O焊盤，實現高性能與高可靠性的雙重飛躍嗎？
一、RDL重塑I/O的未來

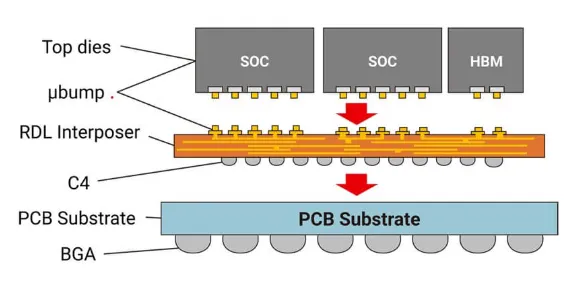

RDL這個看似簡單的縮寫背后，承載著半導體封裝領域的一次革命性變革。在追求更高集成度、更快數據傳輸速度的今天，RDL工藝將芯片的I/O焊盤從密集的中心區域遷移至邊緣，并在更廣闊的空間內重新分布。這一創新不僅極大地緩解了I/O端口擁擠的問題，更為先進封裝技術如3D封裝、扇出型封裝（FOWLP）等提供了強有力的支持，使得芯片能夠擁有更多的I/O數量，從而滿足日益增長的數據傳輸需求。
二、I/O數量是速度與效率的雙重考量
I/O數量是衡量芯片與外界通信能力的關鍵指標，直接關乎到芯片的數據吞吐量與處理速度。想象一下，一個擁有眾多I/O端口的芯片，就像是一個四通八達的交通樞紐，能夠同時處理來自多個方向的數據流，實現信息的快速交換與處理。因此，隨著云計算、大數據、人工智能等技術的蓬勃發展，對芯片I/O數量的需求也在不斷攀升。RDL工藝正是在這一背景下應運而生，它通過優化I/O布局，讓芯片在有限的面積內實現更高的數據傳輸效率。
三、RDL究竟是什么材質？
RDL的構造并非隨意為之，而是經過精心設計的材料組合。阻擋層通常采用Ti/Cu（鈦/銅）結構，鈦層作為緩沖層，能夠有效防止銅原子向鈍化層擴散，同時增強銅層與鈍化層之間的粘附力；銅層則作為電鍍的種子層，為后續的電鍍工藝提供堅實的基礎?；ヂ?lián)材料選用導電性能優異的銅，確保信號在RDL中的高效傳輸。而介質材料則多采用聚酰亞胺（PI），以其良好的絕緣性、耐熱性和機械強度，為RDL提供必要的保護與支撐。
四、RDL工藝流程詳解
晶圓清洗是RDL工藝的第一步，通過物理和化學方法去除晶圓表面的雜質和顆粒，為后續的工藝步驟創造一個干凈、無污染的工作環境。這一步驟對于提高光刻膠和金屬沉積層的附著性至關重要。
●PI-1 Litho（第一層PI光刻）
在這一步中，利用PSPI（光敏性聚酰亞胺）光刻工藝，在晶圓上精確地制作出第一層鈍化層（PI-1）的圖案。PSPI作為一種高性能的光刻材料，能夠在紫外光照射下發生化學變化，從而實現圖案的精確轉移。這一過程為后續的金屬沉積提供了必要的保護屏障。
●Ti/Cu Sputtering（鈦/銅濺射沉積）
緊接著，進行鈦/銅濺射沉積，形成底部金屬層（UBM）。鈦層作為緩沖層，能夠有效隔離銅層與鈍化層之間的直接接觸，防止銅原子擴散；而銅層則作為電鍍的種子層，為后續的電鍍工藝提供了均勻的基底。
●PR-1 Litho（第一層光刻膠光刻）
在UBM層上涂布一層光刻膠，然后通過曝光和顯影工藝，精確地定義出RDL的圖案。這一層光刻膠就像一張精密的“地圖”，指引著銅電鍍的方向，保護著不需要電鍍的區域，同時在需要電鍍的區域暴露出銅層。
●銅電鍍（Cu Plating）

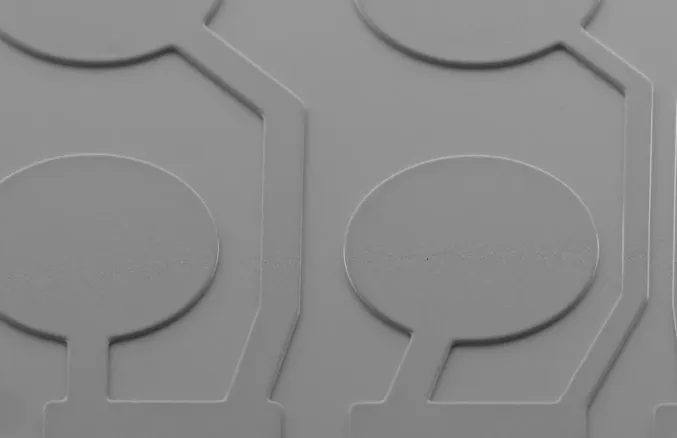

在光刻膠露出的區域進行銅電鍍，形成RDL的導電層。這一步驟是RDL工藝的核心，通過電鍍的方式將銅沉積在暴露的UBM層上，形成連接芯片的焊盤和封裝外部引腳的導電通道。
●光刻膠去除（PR Strip）
電鍍完成后，需要去除光刻膠，以便進行后續的工藝步驟。這一步通常采用化學方法，將光刻膠從晶圓表面剝離。
●UBM層蝕刻（UBM Etching）
采用濕法刻蝕技術，去除不需要的UBM層，只保留在RDL電鍍區域下方的UBM層。這一步驟確保了RDL結構的精確性和完整性。
●PI-2 Litho（第二層PI光刻）
最后，進行第二層PI光刻，為RDL提供額外的保護。這一層PI層不僅增強了RDL的機械強度，還提高了封裝的可靠性，確保芯片在惡劣環境下仍能穩定工作。
