【MEMS工藝】雙重曝光 (DE)工藝流程詳解
點擊量:3196 日期:2025-01-22 編輯:硅時代
雙重曝光(Double Exposure, DE)技術,作為半導體制造領域的一項精密工藝,其核心在于在同一層光刻膠上巧妙地實施兩次獨立的曝光操作,每次曝光采用不同的掩模版。這一技術巧妙地利用了光刻膠對光強的累積效應,通過兩次曝光光強的疊加,創造出所需的精細圖形。這一過程不僅要求高度的工藝精確性,還體現了半導體制造中對微細加工技術的極致追求。
具體而言,雙重曝光工藝流程始于光刻膠的旋涂,即在清潔的晶片表面均勻涂覆一層光刻膠。隨后,進行第一次曝光,此時使用的掩模版上設計有特定的圖案,光線通過這些圖案投射到光刻膠上,形成初次曝光區域。緊接著,在不移除光刻膠的情況下,使用另一塊具有相同或相似圖案但位置有所偏移的掩模版進行第二次曝光。兩次曝光均在相同的光刻膠層上進行,但圖案的相對位置變化使得在光刻膠內部形成了復雜的曝光強度分布。
曝光完成后,晶片需經過烘烤步驟,以加強光刻膠對曝光光強的響應,并促進后續顯影過程中的化學變化。烘烤之后,進行顯影,光刻膠中曝光強度達到或超過特定閾值的區域將被溶解去除,而未曝光或曝光不足的區域則保留下來,形成與掩模版圖案相對應的圖形。最后,通過刻蝕步驟,將光刻膠上的圖形轉移到晶片下方的材料層上,完成整個雙重曝光工藝流程,簡寫為litho-litho-etch (LLE)。
雙重曝光技術的一個典型應用案例是制造50nm線寬的1:1線條。在這一案例中,第一次曝光利用周期為200nm的掩模版,形成一系列間隔均勻的溝槽。第二次曝光時,使用與第一次相同的圖案,但整體向某一方向移動100nm,這樣,原本間隔的溝槽在重疊區域形成了連續的50nm線條。經過烘烤和顯影后,這些線條得以精確呈現,形成致密的50nm/50nm圖形。這一方案的優勢在于,每次曝光只需分辨較大的200nm周期圖案,降低了單次曝光的難度,同時,每次曝光的照明條件可以針對掩模圖形進行優化,提高了工藝靈活性和精度。此外,由于兩次曝光在同一光刻膠層上進行,無需額外的光刻膠涂覆步驟,簡化了工藝流程。更重要的是,由于兩次曝光之間晶圓在工件臺上保持固定,對準誤差得以有效控制,確保了圖形的精確疊加。

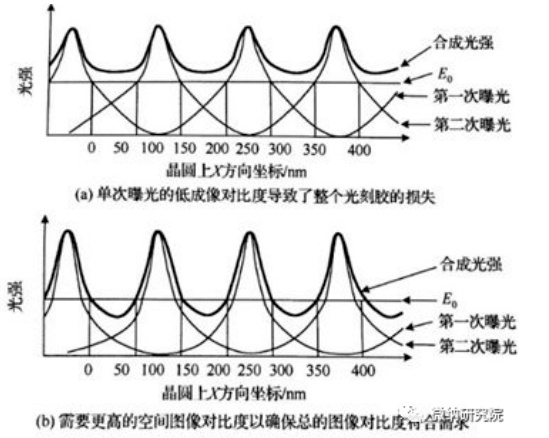

然而,雙重曝光技術并非無懈可擊。在實際操作中,若兩次曝光成像的空間對比度不足,或散射光過于強烈,可能導致非曝光區域接收到的總光強超過光刻膠的脫保護閾值E0,引起不必要的曝光,進而導致整個光刻膠層在顯影過程中被完全去除。為了避免這種情況,曝光系統必須提供高空間圖像對比度,確保曝光區域與非曝光區域之間有明確的界限。此外,光刻膠對曝光能量的反應需具有高度非線性,即曝光能量低于某一特定值時,光刻膠幾乎不發生損耗,這種特性有助于減少非曝光區域的意外曝光風險。
光學曝光作為雙重曝光技術的核心環節,其重要性不言而喻。曝光過程中,光源發出的光線首先通過精確對準的掩模版,掩模版上的不透明和透明區域共同構成了要轉移到硅片表面的圖形。曝光的目的在于將掩模版上的圖形精確復制(在規范之內)到光刻膠上,形成最終圖像。在這一過程中,曝光光線的波長起著至關重要的作用。波長越短,能夠曝出的特征尺寸就越小,這是推動硅片上特征尺寸縮小的關鍵因素。同時,曝光光線產生的能量對光刻膠的光化學反應至關重要,它觸發了光刻膠從可溶到不可溶或從不可溶到可溶的化學狀態轉變。為了確保曝光質量,光線必須均勻分配到整個曝光區域,避免局部曝光不足或過度。
為了獲得當今精細光刻的關鍵尺寸,必須在更短的波長下進行更強曝光。這要求曝光系統具備更高的分辨率和更精確的對準能力,同時,光刻膠材料也需要不斷改進,以適應更高強度的曝光和更復雜的曝光模式。雙重曝光技術,作為應對這些挑戰的有效手段之一,正不斷推動著半導體制造技術的邊界,為更小、更快、更智能的電子設備的誕生奠定了堅實基礎。
