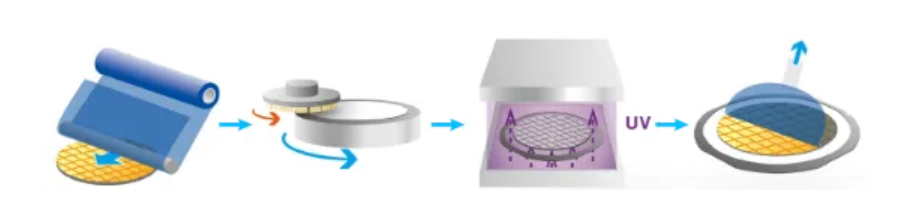

背金，又稱背面金屬化，通過在晶圓背面鍍上金屬層，不僅增強了芯片的熱傳導能力，還優化了焊接性能，為高性能計算芯片的穩定運行提供了堅實保障。本文將深入探討背金工藝中的核心要素——鈦（Ti）黏附層及其在多層金屬體系中的應用，同時解析背金工藝的流程與質量控制標準。鈦（Ti）在半導體封裝領域，特別是作為背金工藝的黏附層，展現出了卓越的性能。其與硅（Si）及碳化硅（SiC）等半導體材料能形成穩定的化合物，具備良好的結合力。對于SiC這一硬度高、化學穩定性強的材料，Ti雖可能略遜于與Si的結合力，但差異并不顯著，足以滿足大多數應用需求。評估背金層質量的關鍵指標在于剝離強度與脫落比例。剝離強度衡量了金屬層與硅片背面的粘附性，而脫落比例則直接反映了鍍層在加工或使用過程中脫落的風險。根據行業實踐，單個芯片鍍層脫落比例超過10%，或整個圓片鍍層脫落比例超過5%，均被視為不良品。這些嚴格的質量控制標準，確保了半導體產品的可靠性和長期穩定性。背金工藝中的金屬層通常由三層組成：黏附層、阻擋層和防氧化層。Ti作為常見的黏附層材料，不僅與Si片背面結合緊密，還能有效降低歐姆接觸的阻值。然而，根據不同的應用場景，如MOSFET和IGBT等功率器件，背金體系也會有所調整。MOSFET背金體系：通常采用Ti/NiV/Ag組合。Ti作為黏附層，NiV作為阻擋層防止金屬擴散，Ag作為防氧化層覆蓋在晶圓表面，防止Ni的氧化。各層厚度根據具體需求調整，如Ti層厚度一般在20-200nm之間，NiV層在200-400nm，Ag層則在100-2000nm。IGBT背金體系：可能采用Al/Ti/NiV/Ag組合。Al作為第一層，主要考慮到其與Si的良好結合力及較低的成本；后續層的作用與MOSFET體系相似，分別承擔黏附、阻擋和防氧化的功能。背金工藝的作用主要體現在三個方面：一是形成理想的歐姆接觸，降低接觸電阻；二是增強芯片的散熱能力，確保高性能計算芯片的穩定運行；三是提升焊接性能，便于芯片的封裝與互連。背金工藝的典型流程包括貼膠紙保護晶圓正面、減薄硅片背面、硅刻蝕消除缺陷與應力、清潔處理確保金屬層與Si的結合力、以及背面金屬化沉積相應的金屬層。每一步都至關重要，直接影響最終產品的質量與性能。1.貼膠紙：保護晶圓正面的圖形不受后續加工步驟的影響。2.減?。翰捎脵C械拋光方法，將硅片背面研磨至適宜厚度，以適應封裝需求。3.硅刻蝕：使用硝酸和氫氟酸混合溶液進行刻蝕，消除內部應力，增大表面粗糙度，便于金屬沉積。4.清潔處理：用BOE（緩沖氧化刻蝕液）洗去硅表面的自然氧化層，確保金屬層與Si的良好結合。5.背面金屬化：采用電子束蒸發或磁控濺射方法，沉積Ti/Ni/Au（或Ag）等多層金屬體系。各層厚度需根據具體應用場景精心設計。面對日益增長的芯片性能與可靠性需求，優化背金工藝成為業界關注的焦點。通過改進背面粗糙化工藝、優化金屬蒸鍍參數、以及引入新型材料與技術，可以顯著提升背面金屬層的粘附性與整體性能。同時，嚴格控制加工過程中的環境條件、原材料質量及工藝參數，也是確保背金工藝穩定可靠的關鍵。
